HVI Systeme prüfen

Für Sicherheit bei Montage, Abnahme und Wiederholungsprüfung: Nutzen Sie den Prüfbericht als praktische Orientierungshilfe bei der Errichtung von Blitzschutzsystemen und unser Angebot für die Funktions- und Zustandsbestimmung von HVI Leitungen.

Der Prüfbericht –
Orientierungshilfe und Checkliste

Der HVI Prüfbericht ermöglicht die Überprüfung von HVI Systemen nach DIN EN 62305-3 unter Berücksichtigung der Montageanleitungen. Nutzen Sie ihn als praktische Orientierungshilfe und Checkliste bei der Errichtung von Blitzschutzsystemen.

Prüfbericht

TestundPrüfcenter.svg

Notwendige Dokumente

Folgende Dokumente müssen bei einem HVI System vorliegen:

  • Anlagendokumentation allgemein

  • Planung LPS-System

  • Trennungsabstandsberechnung

  • Montageanleitung (gültig zum Zeitpunkt der Errichtung)

Vorgeschriebene Prüfintervalle

Die erforderlichen Prüfintervalle ergeben sich aus den normativen Vorgaben gemäß DIN EN 62305-3 (VDE 0185-305-3), Abschnitt E.7.1. Die Schutzklasse bestimmt die zeitlichen Prüfungsabstände. Ausnahmen gibt es nach einem Blitzeinschlag oder baulichen Veränderungen, wodurch sich die Intervalle verkürzen. Die Prüfung eines HVI Systems darf nur durch qualifiziertes, geschultes Fachpersonal erfolgen.

LPS I und II:

Sichtprüfung:
1 mal im Jahr

Umfassende Prüfung:
Alle 2 Jahre

LPS III und IV:

Sichtprüfung:
Alle 2 Jahre

Umfassende Prüfung:
Alle 4 Jahre

Sichtprüfung

Die Sichtprüfung der HVI-Leitungen erfolgt vom Einspeisepunkt bis hin zum Anschluss an das LPS-System oder die Erdungsanlage. Folgende Kriterien müssen unter anderem kontrolliert werden:

I. Stützrohr

  • Montageort Stützrohre (außerhalb Ex-Zone 1/21)

  • Endverschlussbereich Stützrohr eingehalten (metallfreier Bereich – Reuse)

  • Umschrumpfung der Anschlusselemente

  • Anbindung des Aluminiumrohres an den nächstgelegenen Punkt des Potentialausgleichs der Anlage

II. Horizontale / vertikale Leitungsverlegung

  • Verletzung/Schadstellen des HVI Mantels

  • Biegeradien

  • Mindestabstand parallel geführter Leitungen (Abstand > 200 mm)

  • Ausführung Endverschluss bei Anbindung an Attiken oder Ringleitungen

Umfassende Prüfung

Die umfassende Prüfung erfolgt alle 2 Jahre für Schutzklasse LPS I und II sowie alle 4 Jahre für LPS III und IV.
Im Unterschied zur Sichtprüfung wird bei einer umfassenden Prüfung eine zusätzliche Messung empfohlen: Bei einem vermaschten HVI System wird mittels Schleifenmessung überprüft, ob ein niederohmiger Durchgang (Richtwert < 1 Ohm) gegeben ist.

HVI check

Für die einfache Funktions- und Zustandsbestimmung der HVI Leitungen

Mittels der beiden Messverfahren 1 kV und 15 kV können sowohl mechanische als auch elektrische Beschädigungen (z. B. Bohrungen oder Durchschläge in Folge von Überlastungen) an HVI Leitungen sicher festgestellt werden.

HVI check umfasst neben den beiden Messverfahren prüfbare / isolierte Anschlusselemente, Isolierkappen, Werkzeug und Klemme. Die Prüfung ist mit einem handelsüblichen Isolationsmessgerät durchführbar.

  • Wahlfreiheit und Flexibilität: Je nach Blitzschutzsystem und individuellen Anforderungen kann ein Verfahren gewählt werden: 1 kV für das Aufspüren verschiedener Schäden/Beeinträchtigungen und 15 kV zum schnellen Ermitteln von Durchbohrungen.

  • Sicherheit: Elektrische und mechanische Beschädigungen können mittels HVI check schnell gefunden werden.

  • Kostenersparnis und vertrautes Handling: Die Prüfung ist mit handelsüblichen und ggf. vorhandenem Isolationsmessgerät durchführbar.

  • Zeit- und Aufwandsersparnis: Die Prüfung ist mit geringem Montageaufwand möglich.

Produkte

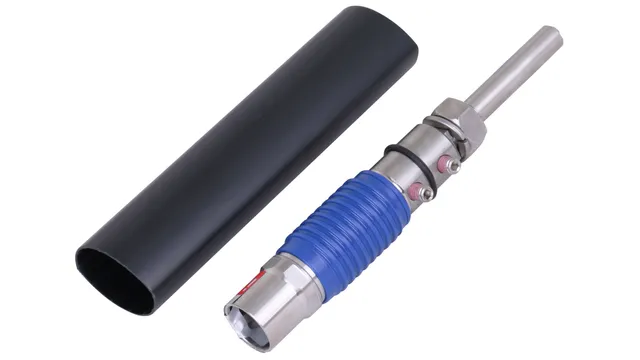

819646

Isoliertes Anschlusselement erdseitig

Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung erdseitig, inkl. Schrumpfschlauch.

Merken  Details

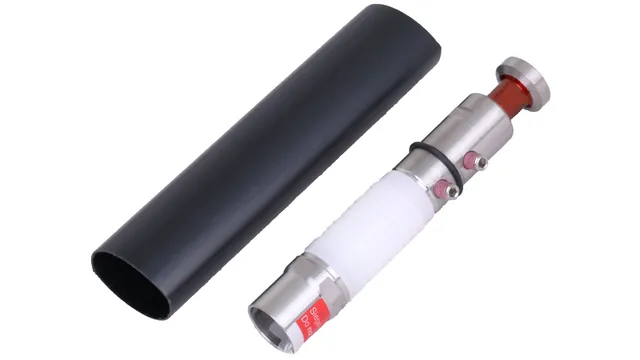

819647

Isoliertes Anschlusselement Rohrinnenverlegung (RIV)

Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung bei Rohrinnenverlegung, inkl. Schrumpfschlauch.

Merken  Details

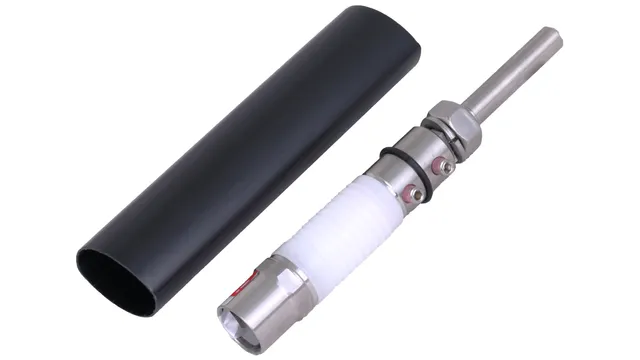

819648

Isoliertes Anschlusselement Rohraußenverlegung (RAV)

Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung bei Rohraußenverlegung, inkl. Schrumpfschlauch.

Merken  Details

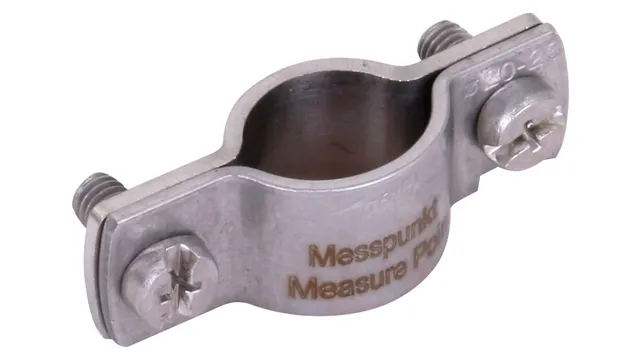

819649

Messpunkt-Klemme

Messpunktklemme für die dauerhafte Installation zum Anschluss eines Messgerätes bei der Isolationsprüfung von HVI light plus Leitungen und HVI Leitungen.

Merken  Details

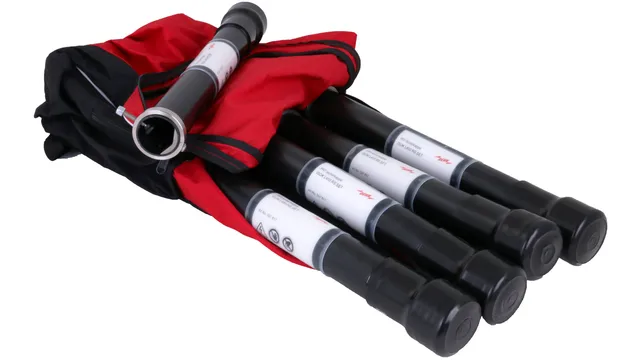

597817

Isolierkappen HVI Set

Isolierkappen für die Isolationsprüfung an hochspannungsfesten isolierten Ableitungen. Set: 5 Stück im passenden Rucksack.

Merken  Details

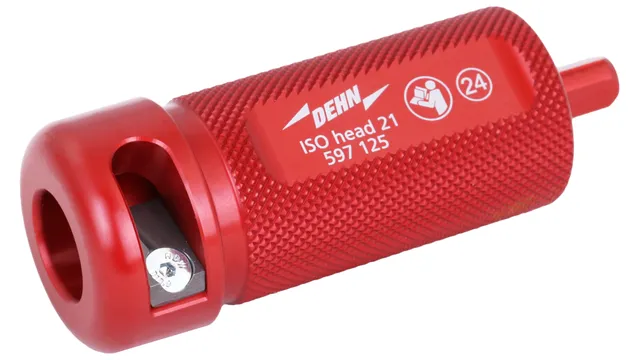

597125

Abisolierwerkzeug ISO head

Fräskopf zur Montage der isolierten Anschlusselemente an hochspannungsfesten, isolierten Ableitungen.

Merken  Details

758022

Entladestab

Einpolige Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh zum Erden und Kurzschließen statisch aufgeladener elektrischer Anlagen

Merken  Details

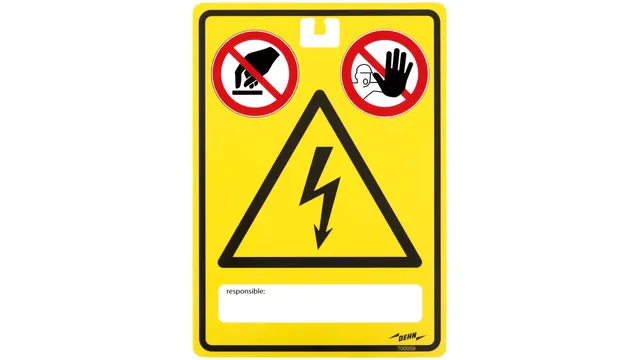

700059

Warnschild

Warnschild mit Einhängekontur für Kunststoffpfosten „Achtung Spannung – Berühren sowie Zutritt für Unbefugte verboten“.

Merken  Details

Downloads

Formular  Prüf­bericht  Prüf­ung des HVI Blitz­schutz­systems  .pdf 2 MB
Flyer HVI check  Isolations­prüfung der HVI Leit­ungen .pdf 0.3 MB
Anleitung  Prüf­anleitung HVI check Isolations­prüfung an hoch­spannungs­festen, isolierten Ableit­ungen .pdf 5 MB
Anleitung Montage­anleitung HVI light plus - isolierte Anschluss­elemente .pdf 5 MB
