Nachrüstung von Überspannungsschutz
im Einfamilienhaus

PV-Anlage schützen

Bei der Installation einer neuen oder der Erweiterung einer vorhandenen PV-Anlage wird in die bestehende Elektroinstallation eingegriffen. Der elektrische Anschluss erfolgt über einen eigenen oder neuen Stromkreis, der nach den aktuell gültigen Normen zu errichten ist.

Für diesen Fall ergibt sich aus den Normen die Notwendigkeit zum Überspannungsschutz auf der
AC-Seite (DIN VDE 0100-443) und zum Schutz des Wechselrichters auf der DC-Seite (DIN VDE
0100-712 und DIN VDE 0185-305-3 Beiblatt 5).

Generell sollten die Schutzkomponenten so nah wie möglich am Gerät platziert werden:

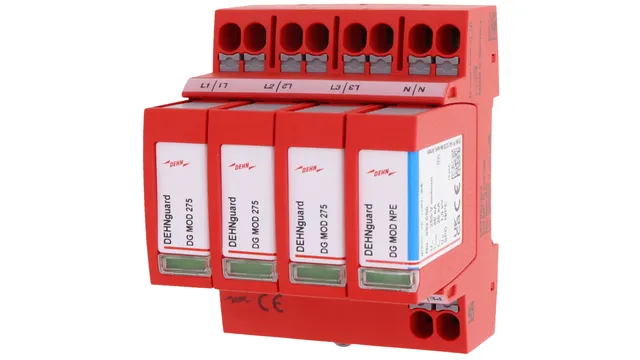

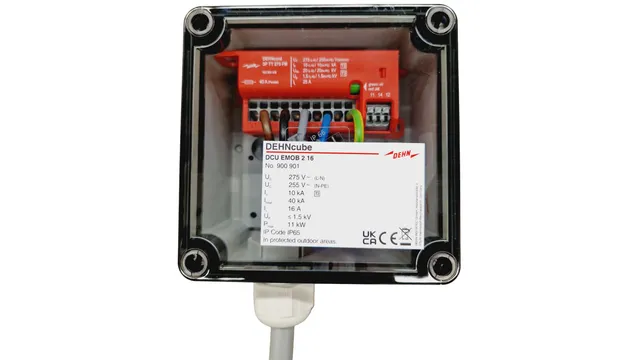

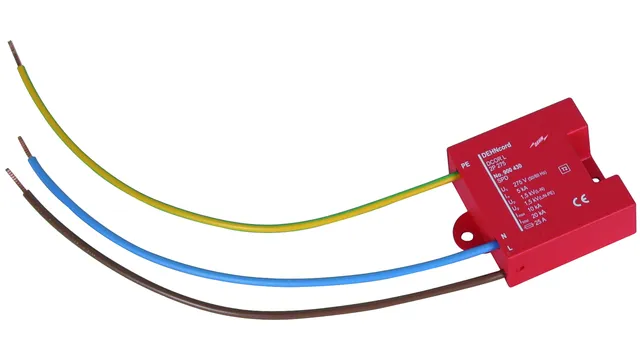

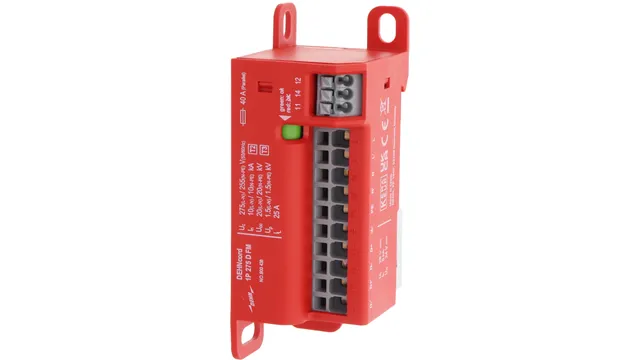

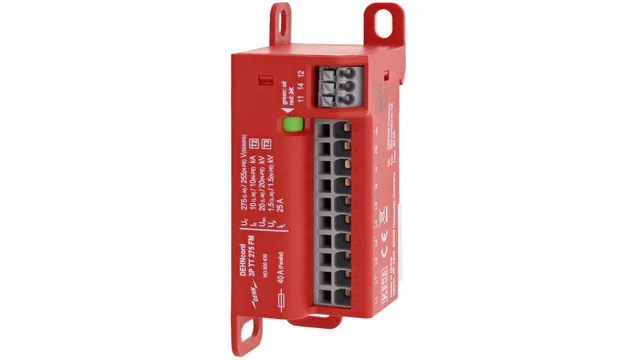

• Zum Schutz der AC-Seite im Zählerschrank oder direkt vor dem AC-Ausgang des Wechselrichters

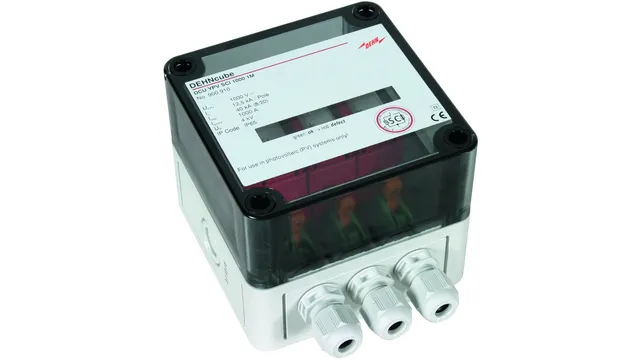

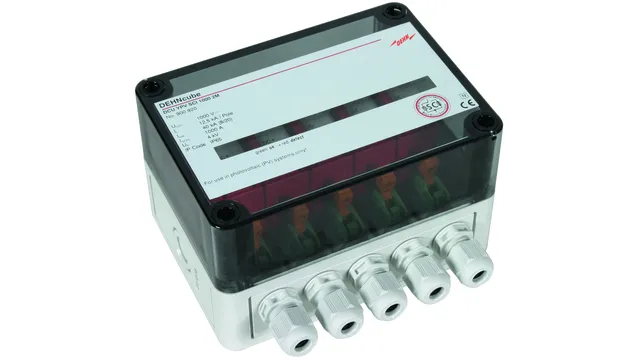

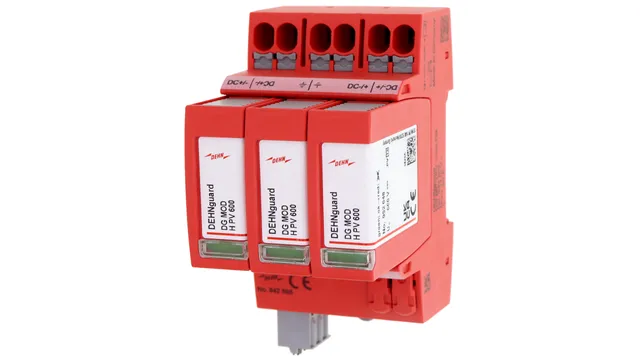

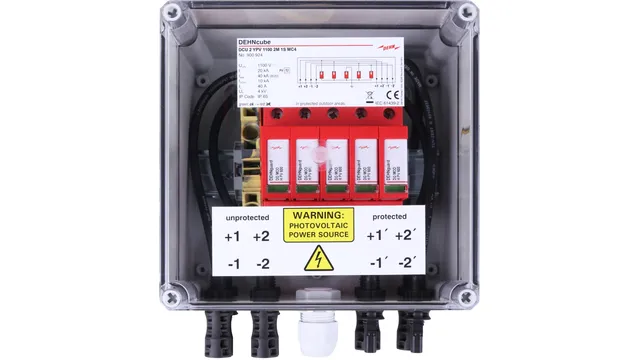

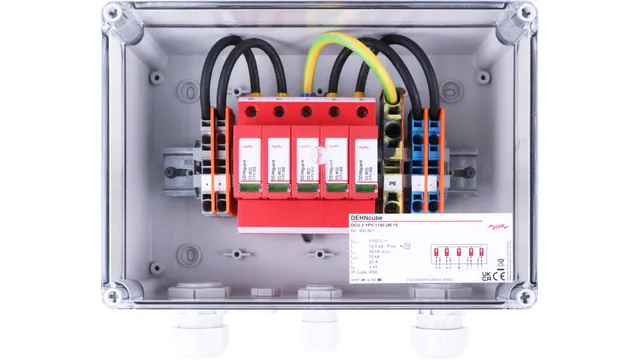

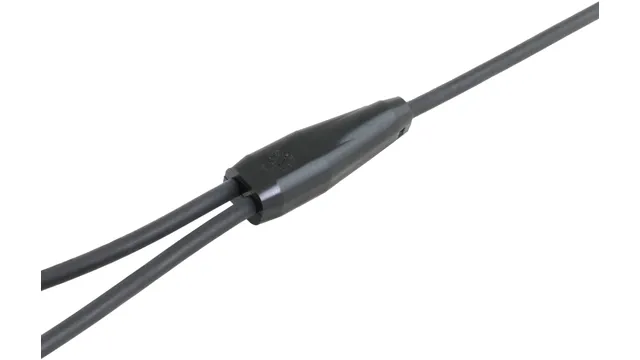

• Zum Schutz der DC-Seite im Generatoranschlusskasten oder direkt vor dem Wechselrichter

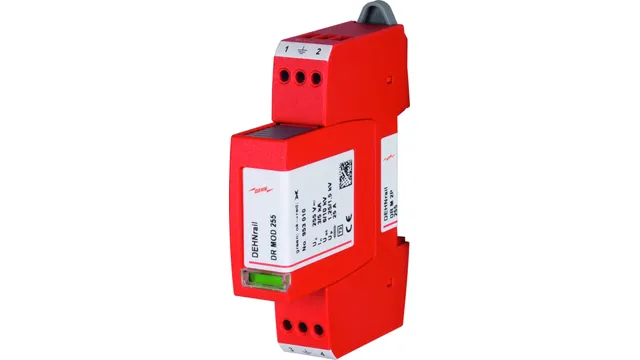

Ist die Leitungslänge zwischen Wechselrichter und Überspannungsableiter größer als 10 m, empfiehlt sich ein weiteres Überspannungsschutzgerät Typ 2.

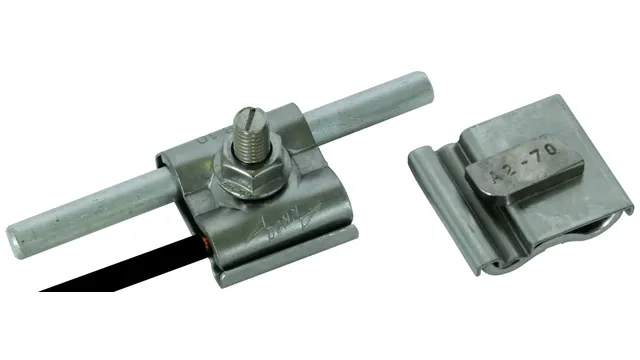

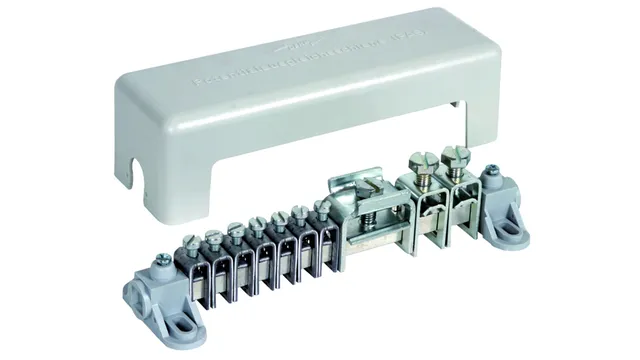

Anforderung an die Potentialausgleich und Erdung:

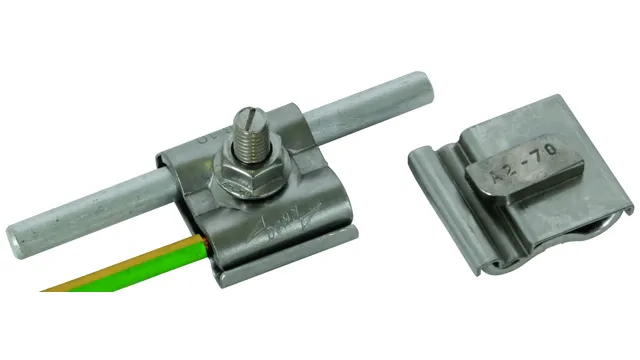

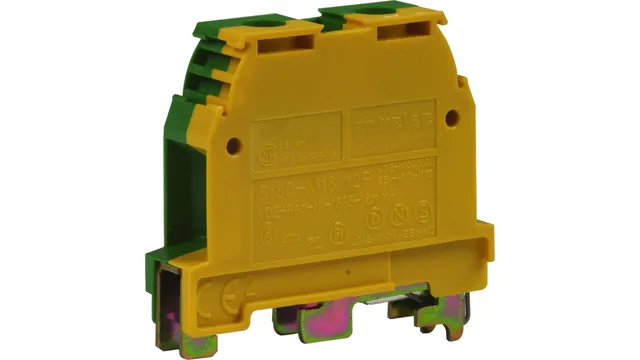

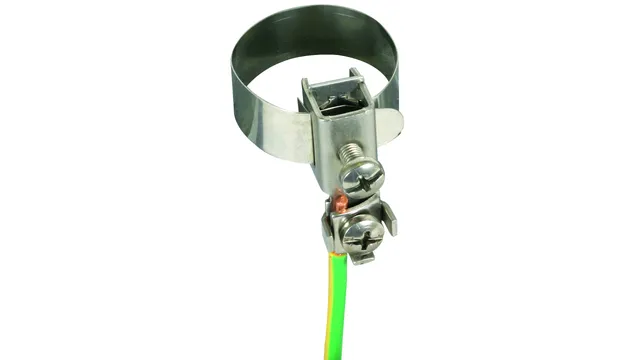

Das metallene Montagesystem der PV-Anlage muss gemäß DIN VDE 0100-712 in den Funktionspotentialausgleich einbezogen werden (die Verbindung ist mit mindestens 6 mm² Cu auszuführen). Bei Gebäuden mit äußeren Blitzschutz können andere Querschnitte erforderlich werden. Achtung: Auch bei der Erdungsanlage kann eine Nachrüstung notwendig werden.

Zählerschrank schützen

Erneuerung der Zählerverteilung oder Renovierung der kompletten Elektroinstallation?

Wenn die Hauptverteilung z.B. auf Smart Metering umgebaut, ältere Zählertafeln ersetzt werden oder die gesamte Elektroinstallation kernsaniert wird, müssen die nach DIN VDE 0100-443 und DIN VDE 0100-534 notwendigen Überspannungsschutz-Einrichtungen installiert werden, z. B. durch die Installation eines Kombi-Ableiters im netzseitigen Anschlussraum (NAR).

In älteren Hauptverteilungen ist der Platz im NAR sehr begrenzt.

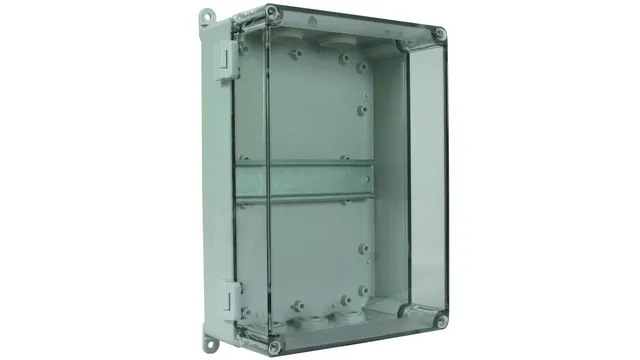

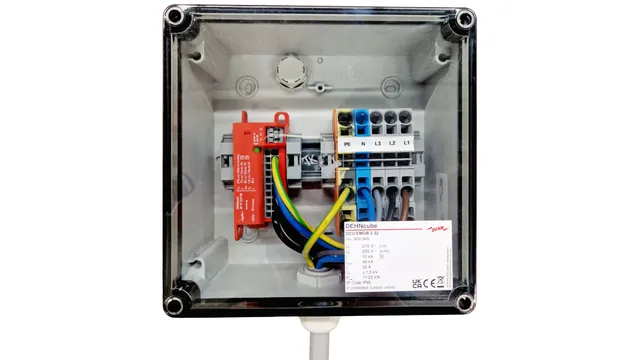

Die Lösung: In diesem Fall wird der Kombi-Ableiter im oberen Anschlussraum des Zählerschranks (OAR) installiert. Als Alternative bietet sich ein separates Isolierstoffgehäuse vor dem Zählerschrank an.

Ihre Vorteile in der Nachrüstung mit DEHNshield und DEHNshield ZP

Gerade in der Nachrüstung spielt die Kombi-Ableiter-Familie DEHNshield ihre Stärken aus.

Hutschienenmontage

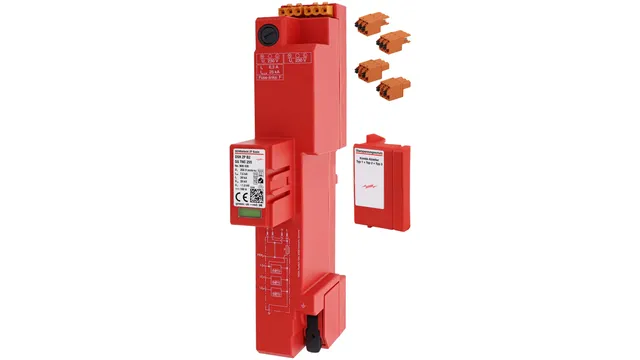

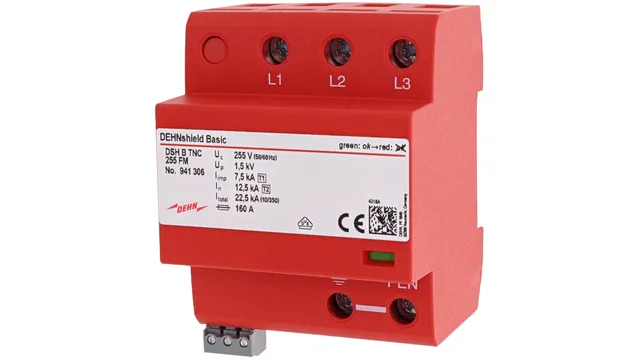

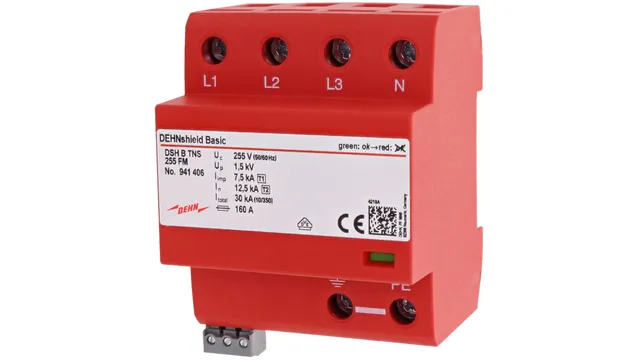

Mit der möglichen Installation auf der Hutschiene eignet sich DEHNshield Basic hervorragend zur Nachrüstung von Überspannungsschutz in Bestandsanlagen. Die leckstromfreie Funkenstrecken-Technologie ermöglicht den Einsatz des Ableiters auch im Vorzählerbereich. Dadurch wird die elektrische Anlage so nahe wie möglich am Einspeisepunkt vor Überspannungen geschützt.

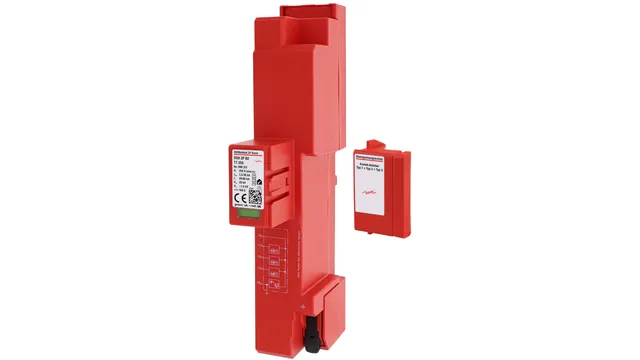

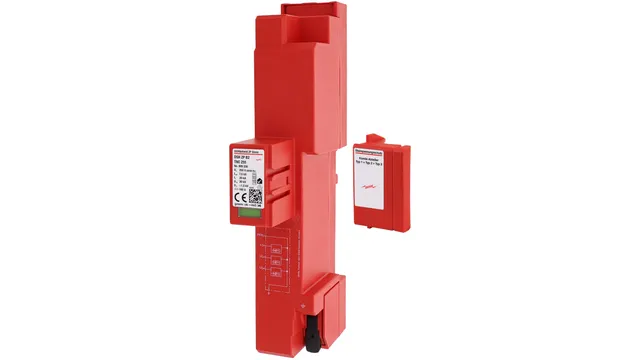

Montage auf der Sammelschiene

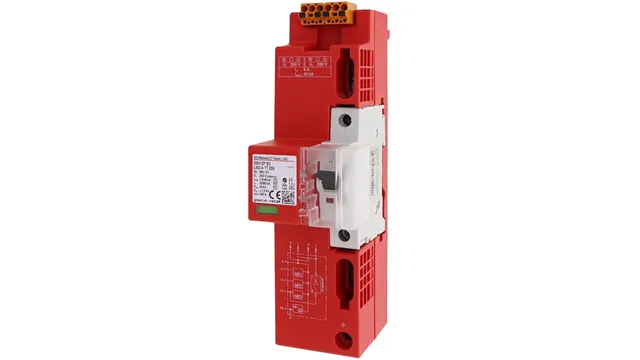

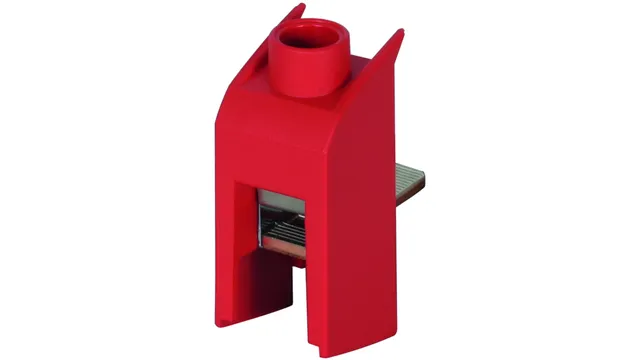

Ist eine Sammelschiene im NAR vorhanden und sind die Platzverhältnisse dort ausreichend, empfiehlt sich der Einsatz von DEHNshield ZP, dem Kombi-Ableiter für das 40 mm-Sammelschienensystem.
