Neuregelung der Überspannungsschutznormen DIN VDE 0100-443 und 534
Die beiden Normenänderungen sind seit 1. Oktober 2016 in Kraft. Um Planungssicherheit zu schaffen, sollten die neuen Normen VDE 0100-443 und VDE 0100-534 sofort angewendet werden. (Für DIN VDE 0100-443 (VDE 0100-443): 2007-06 und DIN VDE 0100-534 (VDE 0100-534): 2009-02 besteht eine Übergangsfrist bis zum 14.12.2018.
Anlagen, die nach dem 14.12.2018 in Betrieb gehen, müssen ausschließlich nach den neuen Normen geplant und errichtet werden.) Dies gilt sowohl für die Planung von elektrischen Anlagen als auch für Änderungen oder Erweiterungen an bestehenden Anlagen.
ACHTUNG: Gegenüber Bauherren besteht eine Informationspflicht seitens der Elektroplaner und Installateure!
DIN VDE 0100-443 | DIN VDE 0100-534
DIN VDE 0100-443: Was ist neu?
Berücksichtigung eigenerzeugter Schaltüberspannungen
Erstmals werden die durch das Betriebsmittel selbst erzeugten Schaltüberspannungen in der Norm berücksichtigt. Verursacher von derartigen Überspannungen sind z. B.
- Schalten hoher induktiver, kapazitativer Lasten wie Klimaanlagen, Umrichter
- Schalten hoher Lastströme wie Durchlauferhitzer
- Zuschalten einer Generatoreinspeisung
Bisher wurden nur Schutzmaßnahmen gefordert für Überspannungen, die von außen über die Netzversorgung auftreten.
Schutzpflicht bei Freileitungsversorgung
Unabhängig von der Anzahl der Gewittertage (bisherige Regelung) müssen nun bei einem Freileitungsnetz Überspannungs-Schutzmaßnahmen vorgesehen werden.
DIN VDE 0100-534: Was ist neu?
Einbauort der Überspannungs-Schutzeinrichtung

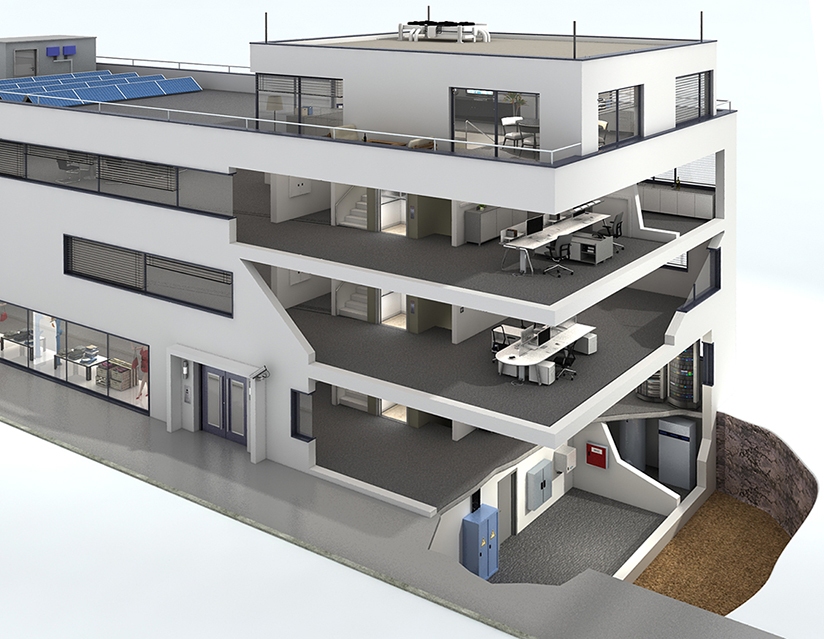

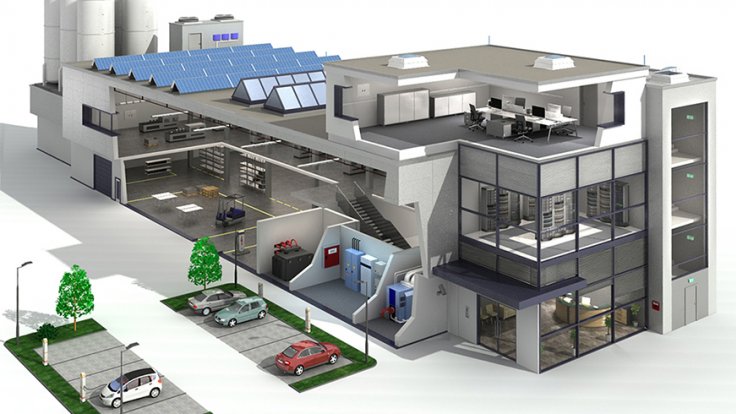

Das Überspannungsschutzgerät (SPD) muss so nah wie möglich am Einspeisepunkt der elektrischen Anlage eingebaut werden. Bei der Installation in einem Wohngebäude ist der optimale Einbauort im unteren Anschlussraum des Zählerschrankes. In neuen Zählerschränken ist hier ein 40mm-Sammelschienensystem vorhanden, auf der das Überspannungsschutzgerät mit Aufrasttechnik schnell montiert werden kann.
Darüber hinaus sind auch potenzielle Störquellen zu berücksichtigen (siehe „Berücksichtigung eigenerzeugter Schaltüberspannungen“). In diesem Fall muss das Schutzgerät ebenfalls so nah wie möglich am Verursacher eingebaut werden.
Schutzbereich von Überspannungsschutzgeräten
The effective protection range of surge protection devices (SPD) is taken into account in the standard for the first time. This refers to the maximum permissible distance between the surge arrester and the equipment to be protected. This should not be more than 10 m of pipe length. If the distance cannot be maintained, an additional surge arrester (e.g. DEHNguard DG M TNS 275) must be installed as close as possible to the device to be protected.
