Überspannungs- schutz – für reibungslose Abläufe in Krankenhäusern.
Ein sorgfältig geplantes Überspannungsschutzkonzept ist ein zentraler Bestandteil des Blitzschutzes und gerade in medizinischen Einrichtungen wie Krankenhäusern von hoher Wichtigkeit. Insbesondere die Auswirkungen von direkten und indirekten Blitzeinschlägen müssen berücksichtigt werden. Denn die elektrischen und elektronischen Systeme im Krankenhaus sind lebensnotwendig für Patienten. Da sie gleichzeitig ein Teil der fortschreitenden Digitalisierungsprozesse sind, ist es unabdingbar, dass diese Systeme verlässlich funktionieren. Mit Überspannungsschutz sorgen Sie dafür, dass die gefährlichen Störenergien auf ein akzeptables Niveau heruntergebrochen werden und damit keine Gefährdung mehr darstellen.
/www.dehn-international.com/store/f/26025441/HDVORSCHAU/961205.jpg)

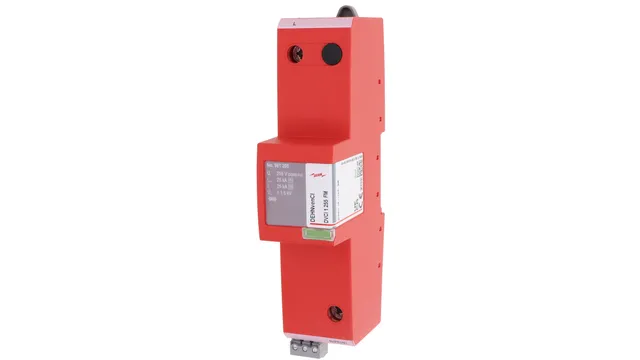

961205
DEHNvenCI 1 255 FM
Stromversorgungsleitung 230 / 400 V: Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung.
/www.dehn-international.com/store/f/27018192/HDVORSCHAU/927244.jpg)
927244
BLITZDUCTORconnect
Daten- und Kommunikationsleitung: Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.
/www.dehn-international.com/store/f/26804681/HDVORSCHAU/952440.jpg)
952440
DEHNguard M ACI FM
Spannungsversorgung, USV-Anlage 230 / 400 V: Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil und gesteckten Schutzmodulen.
/www.dehn-international.com/store/f/27018626/HDVORSCHAU/929161.jpg)

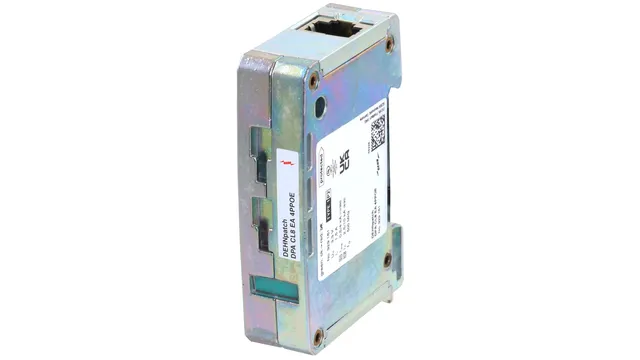

929161
DEHNpatch Class EA
Server / Netzwerk: Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung.
/www.dehn-international.com/store/f/27018294/HDVORSCHAU/927271.jpg)
927271
BLITZDUCTORconnect
MSR-Datenleitungen (z. B. RS-485 Bus): Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen.
/www.dehn-international.com/store/f/26036531/HDVORSCHAU/925001_1.jpg)

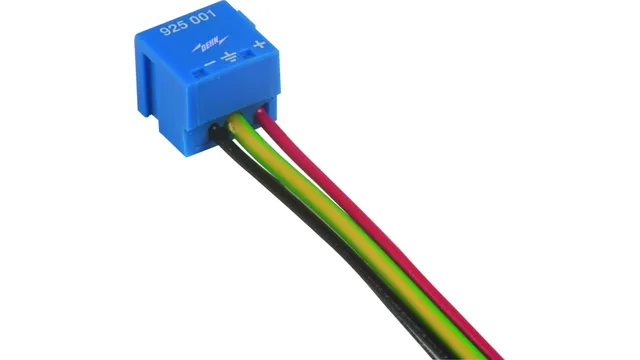

925001
BUStector BT 24
KNX-Bussysteme: Überspannungsableiter in Bauform einer Busklemme, abgestimmt auf die Gerätefestigkeit von KNX / EIB-Systemen
929161
DEHNpatch Class EA
Netzwerk: Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung.
925001
BUStector BT 24
KNX-Bussysteme: Überspannungsableiter in Bauform einer Busklemme, abgestimmt auf die Gerätefestigkeit von KNX / EIB-Systemen
927244
BLITZDUCTORconnect
Daten- und Kommunikationsleitung: Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.
/www.dehn-international.com/store/f/26027187/HDVORSCHAU/952400.jpg)

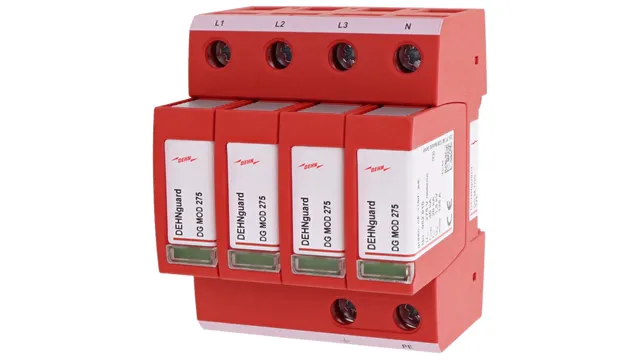

952400
DEHNguard M TNS
Spannungsversorgung 230 / 400 V: Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen.
/www.dehn-international.com/store/f/27018108/HDVORSCHAU/927224.jpg)

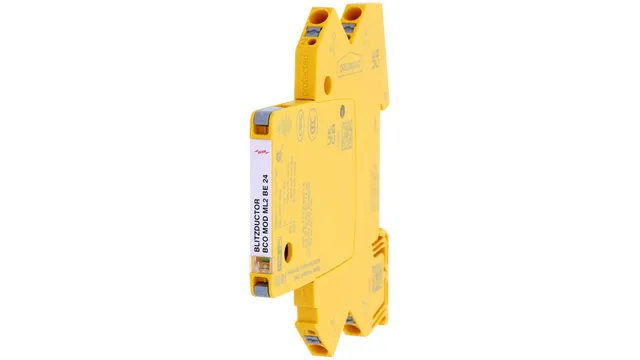

927224
BLITZDUCTORconnect
Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.
929161
DEHNpatch Class EA
LAN-Verbindung zur GLT: Universeller Ableiter für Industrial Ethernet, PoE+.
/www.dehn-international.com/store/f/26027490/HDVORSCHAU/952110.jpg)

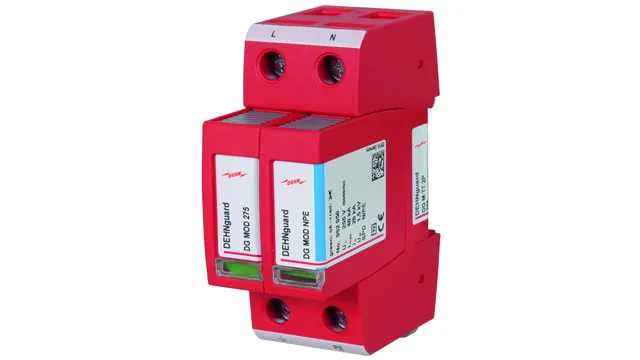

952110
DEHNguard M TT 2P
Spannungsversorgung Entrauchungsanlage: Modularer Überspannungs-Ableiter für einphasige TT- und TN-Systeme.
927244
BLITZDUCTORconnect
Stellantrieb, Außenluftklappen, Meldungen: Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik.
/www.dehn-international.com/store/f/26978827/HDVORSCHAU/920336.jpg)
920336
BLITZDUCTOR XT
Stellantrieb, Außenluftklappen (24 V DC/AC; W): Kombi-Ableiter mit RFID-LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential. Benötigt Basisteil (Art. Nr. 920 300).
/www.dehn-international.com/store/f/26027827/HDVORSCHAU/952098.jpg)

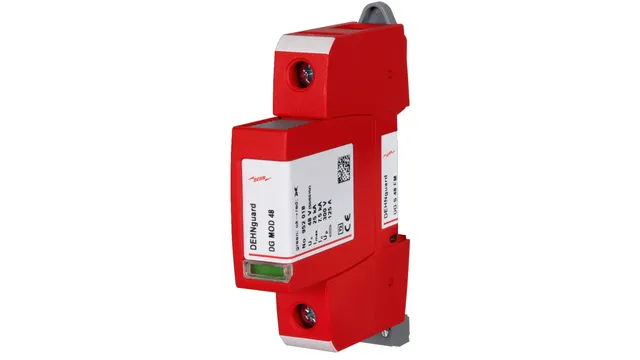

952098
DEHNguard S
Alternative zu BLITZDUCTOR XT (Art. Nr. 920 336). Universell einsetzbarer Überspannungs-Ableiter.
/www.dehn-international.com/store/f/26027423/HDVORSCHAU/952200.jpg)

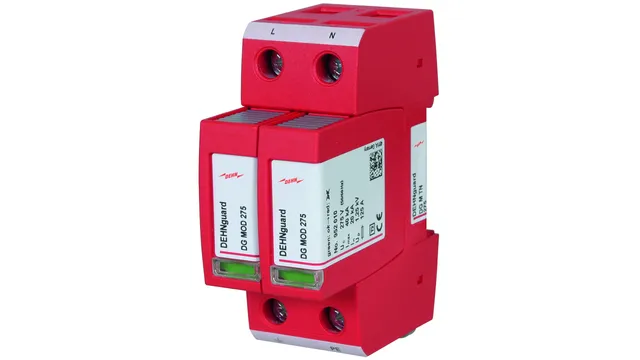

952200
DEHNguard M TN
Spannungsversorgung Zentrale 230 V: Modularer Überspannungs-Ableiter für einphasige TN-Systeme.
/www.dehn-international.com/store/f/26978816/HDVORSCHAU/920324.jpg)

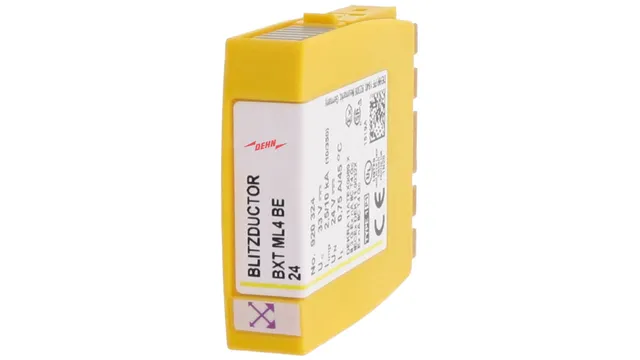

920324
BLITZDUCTOR XT
Ringbus Brandmeldeanlage: Kombi-Ableiter mit RFID-LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential. Benötigt Basisteil (Art. Nr. 920 300).
/www.dehn-international.com/store/f/26030611/HDVORSCHAU/953200.jpg)
953200
DEHNrail
Ansteuerung 230 V, z. B. Aufzugsteuerung, Lüftung, Sprinkler: Zweipoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul.
/www.dehn-international.com/store/f/26035576/HDVORSCHAU/928430.jpg)

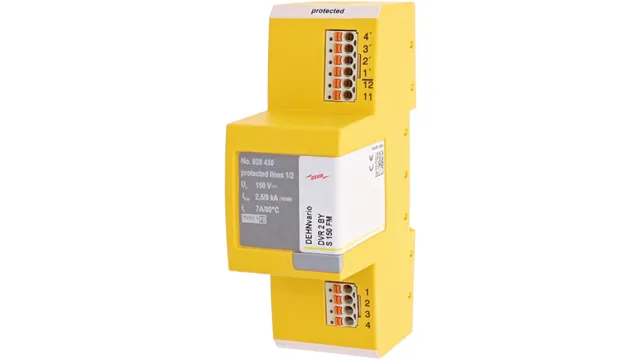

928430
DEHNvario
Linie Lautsprecher: Kompakter Kombi-Ableiter zum Schutz von elektroakustischen Anlagen (z. B. Sprachalarmierung, Lautsprechersysteme).
953200
DEHNrail
Spannungsversorgung Einbruchmeldezentrale: Zweipoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul.
/www.dehn-international.com/store/f/26979153/HDVORSCHAU/920247.jpg)

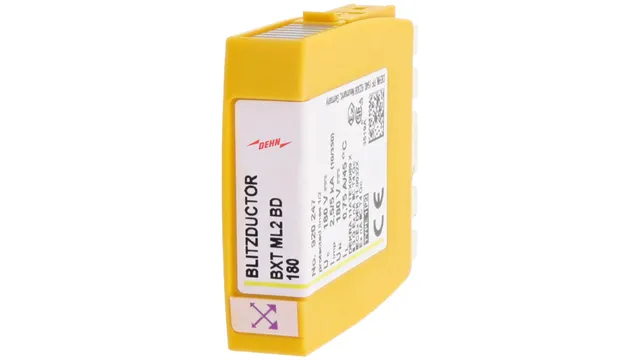

920247
BLITZDUCTOR XT
Meldergruppen: Kombi-Ableiter mit RFID-LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier Schnittstellen. Benötigt Basisteil (Art. Nr. 920 300).
/www.dehn-international.com/store/f/26224830/HDVORSCHAU/929039.jpg)
929039
DEHNgate
Übertragungseinrichtung, GSM-Antenne: Überspannungs-Ableiter mit integriertem Gasentladungsableiter.
/www.dehn-international.com/store/f/26979094/HDVORSCHAU/920375.jpg)

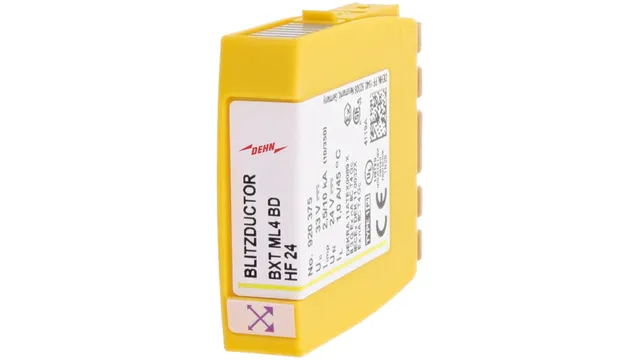

920375
BLITZDUCTOR XT
Übertragungseinrichtung, ISDN-Anschluss: Kombi-Ableiter mit RFID-LifeCheck zum Schutz von 2 Doppeladern. Benötigt Basisteil (Art. Nr. 920 300).
929161
DEHNpatch Class EA
Netzwerk: Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung.
/www.dehn-international.com/store/f/27018570/HDVORSCHAU/929221.jpg)

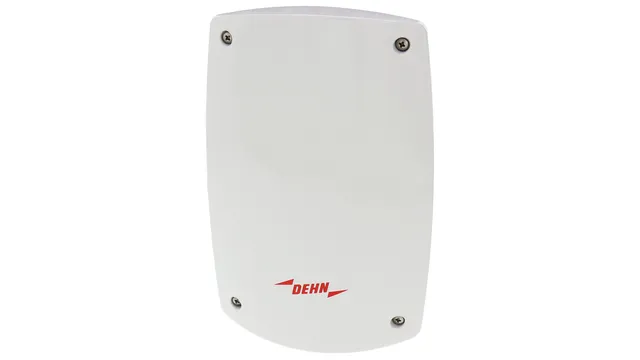

929221
DEHNpatch Outdoor
IP-Kameraüberwachungsanlagen: Universeller Überspannungsableiter für GBit Ethernet Applikationen, Power over Ethernet und ähnliche Anwendungen in strukturierten Verkabelungen im Indoor- und Outdoorbereich (IP 66).
/www.dehn-international.com/store/f/26026294/HDVORSCHAU/971127.jpg)

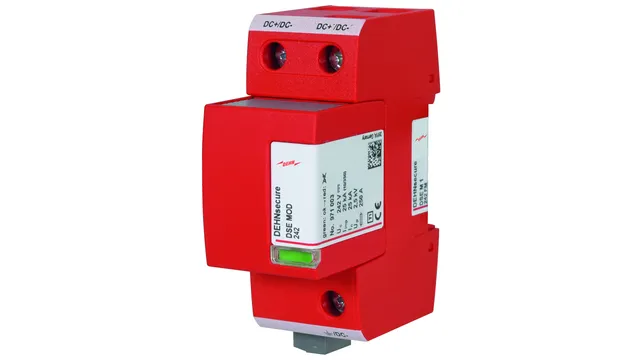

971127
DEHNsecure
Beleuchtung Rettungswege (Außenbereich): Einpoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen.
/www.dehn-international.com/store/f/26028485/HDVORSCHAU/972125.jpg)

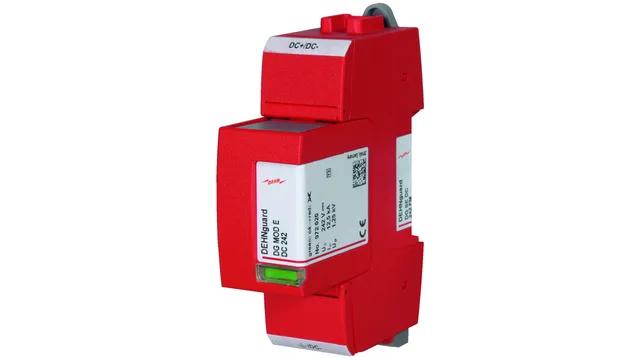

972125
DEHNguard SE
Beleuchtung Rettungswege (Innenbereich), DC-Versorgung (Batterie), Sicherheitsbeleuchtung: Einpoliger, modularer Überspannungs-Ableiter für Gleichstromanwendungen.
/www.dehn-international.com/store/f/26804726/HDVORSCHAU/952220.jpg)
952220
DEHNguard M TN
AC-Versorgung, Sicherheitsbeleuchtung: Modularer Überspannungs-Ableiter für einphasige TN-Systeme.
920375
BLITZDUCTOR XT
Sensor- und Signalleitung: Kombi-Ableiter mit RFID-LifeCheck zum Schutz von 2 Doppeladern. Benötigt Basisteil (Art. Nr. 920 300).
/www.dehn-international.com/store/f/27329602/HDVORSCHAU/900923.jpg)
900923
DEHNcube 2 YPV
Schutz des Wechselrichters: Generatoranschlusskasten DCU 2 YPV 1100 2M 1S in Schutzart IP65. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung.
/www.dehn-international.com/store/f/26025560/HDVORSCHAU/941406.jpg)

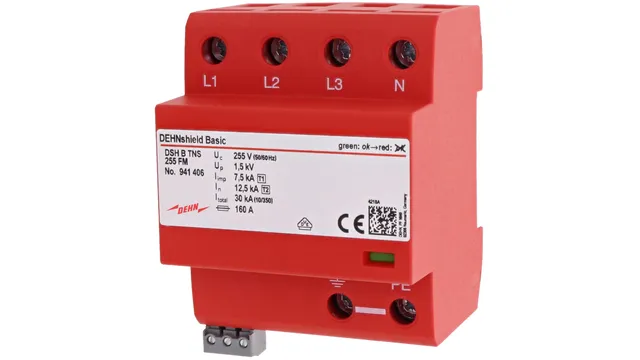

941406
DEHNshield TNS Basic
Energieversorgung Ladesäule: Mehrpoliger Kombiableiter nach EN 61643-11 auf Funkenstreckenbasis.
So planen Sie den Überspannungsschutz für Krankenhäuser richtig.
Eine besonders wichtige Rolle bei Gebäuden mit einem Äußerem Blitzschutzsystem spielt der Blitzschutzpotentialausgleich. Dieser muss für alle von außen in das Gebäude führenden leitfähigen Systeme nach DIN EN 62305-3 ausgeführt werden. Zudem sollten Sie bei der Planung ein EMV-basiertes Blitzschutzzonenkonzept nach DIN EN 62305-4 zum Schutz sensibler Komponenten berücksichtigen.
Überspannungs-Schutzgeräte werden in Blitzstrom-Ableiter, Überspannungs-Ableiter und Kombi-Ableiter unterteilt. Den höchsten Anforderungen hinsichtlich des Ableitvermögens unterliegen Blitzstrom- und Kombi-Ableiter, die den Übergang von Blitzschutzzone 0A auf 1 beziehungsweise 0A auf 2 realisieren. Diese Ableiter müssen in der Lage sein, Blitzteilströme der Wellenform 10/350 μs zerstörungsfrei zu führen, um somit das Eindringen von zerstörenden Blitzteilströmen in die elektrische Anlage eines Gebäudes zu verhindern.
Am Übergang der Blitzschutzzone 0B auf 1 (beziehungsweise dem Blitzstrom-Ableiter nachgeordnet am Übergang der Blitzschutzzonen 1 auf 2 und höher), erfolgt der Einsatz von Überspannungs-Ableitern zum Schutz vor Überspannungen. Ihre Aufgabe ist es, die Restenergie der vorgelagerten Schutzstufen weiter abzuschwächen sowie die in der Anlage induzierten oder dort selbst erzeugten Überspannungen zu begrenzen.
Wichtige Informationen zum Download
| DS197 | DEHN schützt... | technische Gebäudeausrüstung |
DEHNselect
Finden Sie hier in wenigen Schritten die benötigten Lösungen für Ihr Projekt. Mit DEHNselect wählen Sie ganz unkompliziert den normenkonformen Überspannungsschutz für Krankenhäuser - egal ob Neubau, Umbau oder Modernisierung.
Zu DEHNselect
Sie haben Fragen zum Überspannungsschutz für Krankenhäuser?
Sie erreichen unseren technischen Support telefonisch unter +49 9181 906 1750.
Wir rufen Sie auch gerne zurück und beantworten ausführlich Ihre Fragen zum Schutz von Krankenhäusern.
