Erdung und Potentialausgleich fürs Einfamilienhaus

Eine funktionsfähige Erdungsanlage ist die Grundlage für den sicheren Betrieb der elektrischen Systeme im Einfamilienhaus. Sie leitet den Blitzstrom in die Erde, wo er keinen Schaden anrichten kann. Das ist für Neubauten und Bestandsgebäude gleichermaßen wichtig. Die Erdung sorgt somit auch dafür, dass die Bewohner vor gefährlich hohen Spannungen geschützt sind.

Schenken Sie der Planung und Ausführung der Erdungsanlage genügend Aufmerksamkeit, denn Versäumnisse oder Fehler in der Errichtungsphase können Eigentümer nachträglich nicht mehr, oder nur mit sehr hohem Aufwand, korrigieren lassen.

1: Erdungsanlage mit Tiefenerdern 2: Potentialausgleich Photovoltaik 2: Potentialausgleich Photovoltaik 3: Potentialausgleich Antenne 1: Erdungsanlage mit Tiefenerdern 2: Potentialausgleich Photovoltaik 2: Potentialausgleich Photovoltaik 3: Potentialausgleich Antenne
1: Erdungsanlage mit Ringerder 1: Erdungsanlage mit Ringerder 2: Kombinierte Potentialausgleichsanlage (CBN) 3: Haupterdungsschiene / Erdungsfestpunkt 3: Haupterdungsschiene / Erdungsfestpunkt 4: Potentialausgleich Photovoltaik 4: Potentialausgleich Photovoltaik 5: Potentialausgleich Antenne 1: Erdungsanlage mit Ringerder 1: Erdungsanlage mit Ringerder 2: Kombinierte Potentialausgleichsanlage (CBN) 3: Haupterdungsschiene / Erdungsfestpunkt 3: Haupterdungsschiene / Erdungsfestpunkt 4: Potentialausgleich Photovoltaik 4: Potentialausgleich Photovoltaik 5: Potentialausgleich Antenne

Der richtige Weg zur normgerechten Erdung für Einfamilienhäuser.

Gerade bei Wohngebäuden ohne Keller bietet sich zur schnellen Installation eines normativen Erdungssystems die Variante mit Tiefenerdern an. Diese lässt sich schnell und einfach installieren. Speziell hierfür wurde das Erdungsset zur Erstellung einer Basiserdungsanlage mit niederimpedantem Erdungsanschluss – ohne kombinierte Potentialausgleichsanlage – konzipiert.

Bei der Verwendung von zwei Erdungssets kann zusätzlich eine kombinierte Potentialausgleichsanlage errichtet und damit die Grundlage für ein äußeres Blitzschutzsystem geschaffen werden.

Der richtige Weg zur normgerechten Erdung für Einfamilienhäuser.

Wenn durch den Kelleraushub bereits ein Graben um das Gebäude existiert, kann ein Ringerder ohne Mehraufwand erdfühlig verlegt werden

Eine Erdungsanlage kann mit Ringerder ohne kombinierten Potentialausgleich erfolgen, sofern die normativen Bedingungen für den Verzicht auf die kombinierte Potentialausgleichsanlage erfüllt sind (s. Formblatt zur Planung einer Erdungsanlage für Einfamilienhäuser). Der Ringerder wird als geschlossener Ring um die bauliche Anlage verlegt. Dabei ist eine Maschenweite von max. 20 m x 20 m einzuhalten.

DEHN empfiehlt für ein Standardwohngebäude die Errichtung einer Erdungsanlage mit niederimpedanter Anschlussmöglichkeit (L-Anordnung zusätzlich im Beton), um für zukünftige Veränderungen der Elektroinstallation vorbereitet zu sein. Sofern ein äußeres Blitzschutzsystem errichtet wird, ist eine kombinierte Potentialausgleichsanlage (zusätzlicher, geschlossener Ring im Beton) zwingend vorgeschrieben.

690001

DEHN Erdungsset

Erdungsset mit Tiefenerdern zum Einsatz bei Wohngebäuden bis 120 m2 Grundfläche und ohne Blitzschutzsystem. Besonders geeignet für Gebäude ohne Keller.

Merken  Details

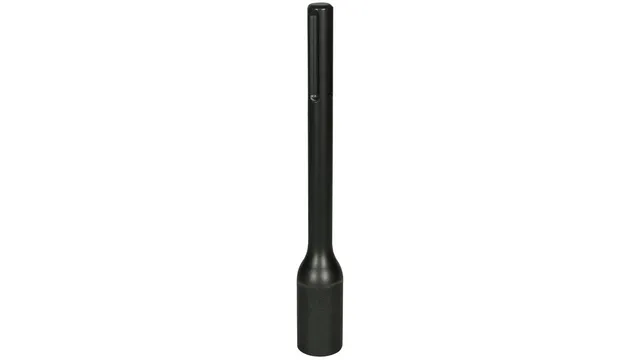

620030

Hammereinsatz für Tiefenerder

Hammereinsatz zum Eintreiben von Tiefenerdern mit Vibrationshämmern. Ausführung mit SDS-max (rund 18 x 175 mm) Aufnahme.

Merken  Details

620002

Schlagkopf für Tiefenerder

Schlagkopf zum Eintreiben von Tiefenerdern mit Handschlegl. Ausführung für Tiefenerder D20 mm.

Merken  Details

578370

Durchgangsprüfer EP

Durchgangsprüfer für die Messung von Widerständen bei z. B. Fang-, Ableitungen und und Erdungsanlagen nach DIN 18014 mit einem Prüfstrom von 200 mA.

Merken  Details

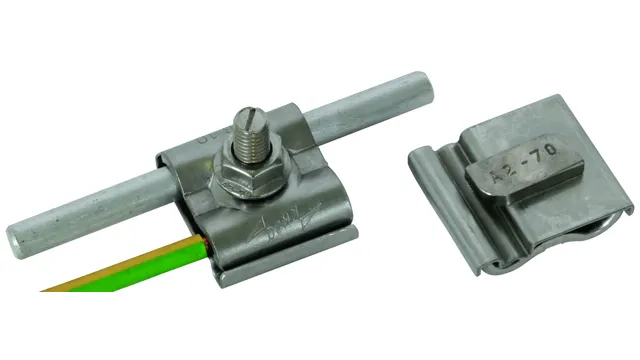

540250

UNI-Erdungsklemme für PV-Schienengestell

UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

365250

UNI-Falzklemme

UNI-Falzklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

540263

UNI-Erdungsklemme für sonstige Anlagenteile

UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.

Merken  Details

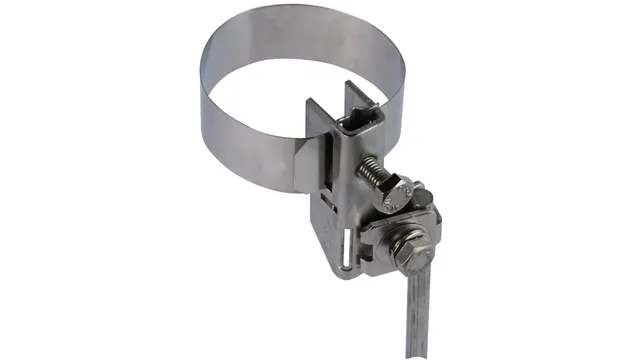

540100

Antennen-Bandrohrschelle

Antennen-Bandrohrschelle nach DIN EN 62561-1 zum Einbinden von Rohren in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

540121

Anschlussklemme für Tiefenerder

Anschlussklemme 16 mm2 nach DIN EN 62561-1 zum Kreuz- und Parallelanschluss von Rundleitern oder Seilen an Tiefenerdern.

Merken  Details

860335

Bandstahl, NIRO V4A

Edelstahlband nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen und beim Ringpotentialausgleich.

Merken  Details

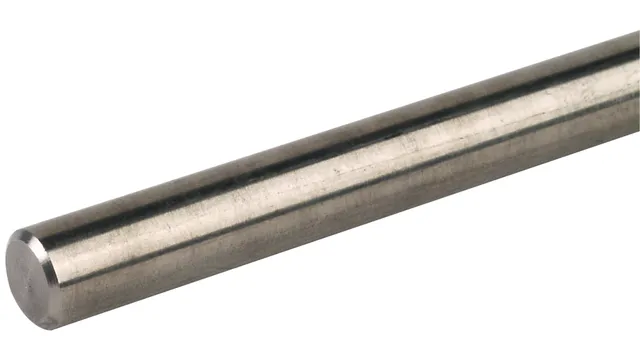

860010

Rundstahl, NIRO V4A

Edelstahldraht nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.

Merken  Details

391079

MV-Klemme mit Arretiernase

Mehrzweck-Verbindungsklemme mit Verdrehschutz nach DIN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.

Merken  Details

860115

Anschlussfahne V4A für äußeren Blitzschutz

Runddraht Rd 10 mm (V4A) nach DIN EN 62561-2, als Anschlussfahne, aus korrosionsfestem Edelstahl NIRO (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.

Merken  Details

557125

Korrosionsschutzbinde mit Perforation

Korrosionsschutzbinde zur Umhüllung von ober- und unterirdischen Verbindungen im Erdreich.

Merken  Details

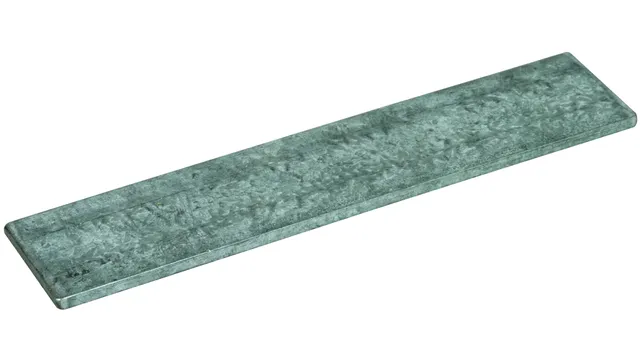

852335

Bandstahl

Stahlband St/tZn nach DIN EN 62561-2 (VDE 0185-561-2) mit Zinküberzug ≥ 70 µm Mittelwert (rd. 500 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.

Merken  Details

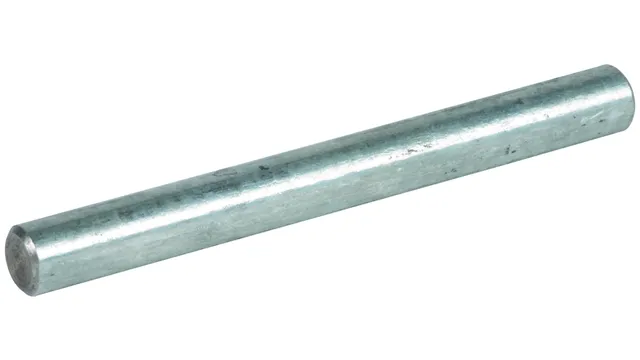

800010

Runddraht

Stahldraht nach DIN EN 62561-2 (VDE 0185-561-2) mit Zinküberzug ≥ 50 µm Mittelwert (rd. 350 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.

Merken  Details

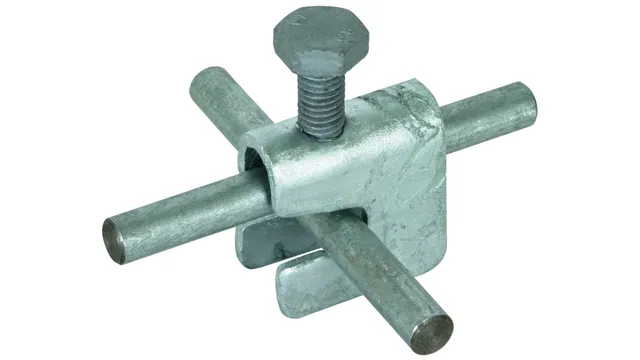

308025

Verbindungsklemme

Verbindungsklemme St/tZn nach DIN EN 62561-1, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rundleitern. Ausführung für T-, Kreuz- und Parallelverbindungen.

Merken  Details

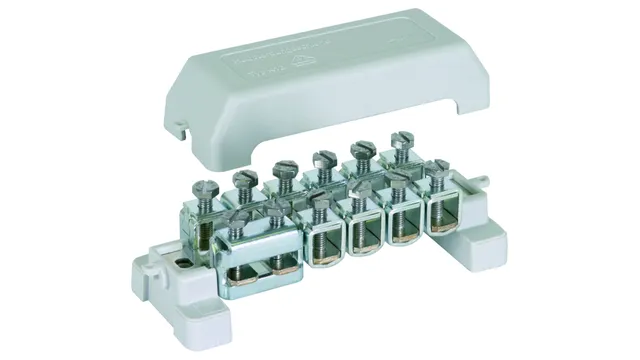

563200

Potentialausgleichs­schiene

Potentialausgleichsschiene K12 nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).

Merken  Details

478011

Erdungsfestpunkt

Erdungsfestpunkt NIRO (V4A) nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung.

Merken  Details

478530

Druckwasserdichte Wanddurchführung für weiße Wanne

Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter durch Betonwände. Inklusive Anschlussstück mit Vierkantloch für den Anschluss mit Klemmbock bei Rundleitern oder Kreuzstück bei Flachbändern.

Merken  Details

540250

UNI-Erdungsklemme für PV-Schienengestell

UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

365250

UNI-Falzklemme

UNI-Falzklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

540263

UNI-Erdungsklemme für sonstige Anlagenteile

UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.

Merken  Details

540100

Antennen-Bandrohrschelle

Antennen-Bandrohrschelle nach DIN EN 62561-1 zum Einbinden von Rohren in den Funktions- und Blitzschutz-Potentialausgleich.

Merken  Details

540121

Anschlussklemme für Tiefenerder

Anschlussklemme 16 mm2 nach DIN EN 62561-1 zum Kreuz- und Parallelanschluss von Rundleitern oder Seilen an Tiefenerdern.

Merken  Details
