Platzsparendes 2-in-1 Gerät

Spannungsversorgung für das intelligente Messsystem und Überspannungsschutz in Einem

DEHNshield ZP SG^* mit leistungsstarker und endgeräteschonender RAC-Funkenstreckentechnologie bietet sicheren Schutz im Vorzählerbereich und hat die Vorgaben der VDE-AR-N 4100 voll im Blick.

In jedem Zählerschrank ist mindestens eine Spannungsversorgung für die intelligente Messeinrichtung (Smart Meter Gateway) nach Vorgaben des Versorgungsnetzbetreibers vorzusehen. Diese ist aus dem NAR (Netzseitiger Anschlussraum) abzugreifen.

_{*EP-Anmeldung Nr. 20 161 687 anhängig; geschützt durch Gebrauchsmuster Nr. 20 2019 005 655 und Nr. 20 2019 103 321}

Die neue Generation

DEHNshield ZP neu gedacht – das heißt in der SG Variante für Sie:

Spannungsabgriff realisieren
komfortabel und schnell (mit integrierter Schmelzsicherung und Ersatzsicherung)
Platz sparen
ein Zählerfeld reicht aus, selbst bei zwei Sicherungshauptschaltern mit Einspeiseadapter
Zeit gewinnen
durch werkzeuglose Click + Power Montage des Ableiters und den Wegfall einer zusätzlichen Montage des Spannungsabgriffs
Material sparen und Kosten senken
für bisher benötigtes zusätzliches Installationsmaterial

Alle Features im Überblick

1 - zweifacher, integrierter Spannungsabgriff
nach VDE-AR-N 4100, Stecker und Buchsen im Lieferumfang enthalten

2 - integrierte Sicherung
Einfacher Spannungsabgriff

3 - Platzbedarf nur 3 TE
DEHNshield ZP (Basic) 2 SG und Einspeiseadapter (optional)

4 - inklusive Ersatzsicherung
standardmäßig unter dem Abdeck-Clip integriert

5 - Berührungsschutz
Abdeck-Clip mit Größenanpassung für jedes Zählerschranksystem

6 - Push-in-Erdungsklemme
Werkzeuglose Montage

Ihre Vorteile mit der SG-Variante

Zeit sparen - Kosten senken - Platz gewinnen

Geräte mit dem Zusatz SG bieten Ihnen den doppelten Spannungsabgriff und die integrierte Sicherung.

Beide Ableiterversionen DEHNshield ZP Basic 2 SG und DEHNshield ZP Basic 2 sind für TT-, TN-S- und TN-C-Netzformen verfügbar.

DEHNshield mehr Platz im Zählerschrank mit SG — Vergleich Installation MIT SG - OHNE SG Variante

Einfach installiert - So geht's

Installation in 4 Schritten
Schritt 1 - Kombi-Ableiter auf die 40 mm-Sammelschiene aufrasten
Schritt 2 - Spannungsversorgung für RfZ und APZ vorsehen
Schritt 3 - Erdungsverbindung herstellen
Schritt 4 - Abdeck-Clip und Schutzabdeckung befestigen

DEHNshield ZP (Basic) 2 SG

In 4 Schritten einfach installiert:

Schritt 1
Kombi-Ableiter auf die 40 mm-Sammelschiene aufrasten

Schritt 2
Spannungsversorgung für RfZ und APZ vorsehen

Schritt 3
Erdungsverbindung herstellen

Schritt 4
Abdeck-Clip und Schutzabdeckung befestigen

Installation im Video

Produktvarianten

DEHNshield ZP SG gibt es in Varianten für Gebäude mit und ohne äußeren Blitzschutz. Der Ableiter ist verfügbar für TT, TN-S und TN-C Netzformen.

Für Gebäude OHNE äußeren Blitzschutz

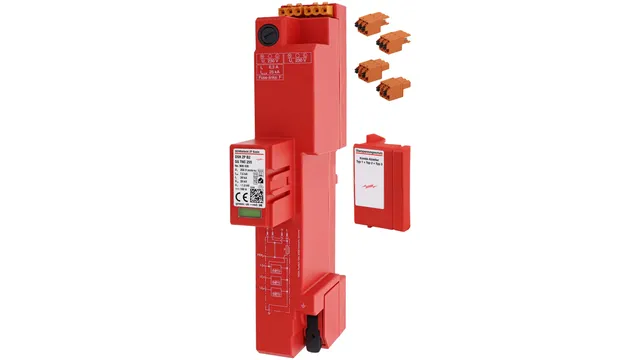

DEHNshield ZP Basic 2 SG TT

Kombi-Ableiter für TT-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung). Ableiter für Gebäude OHNE äußeren Blitzschutz

DEHNshield ZP Basic 2 SG TNS

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung). Ableiter für Gebäude OHNE äußeren Blitzschutz

Zubehör

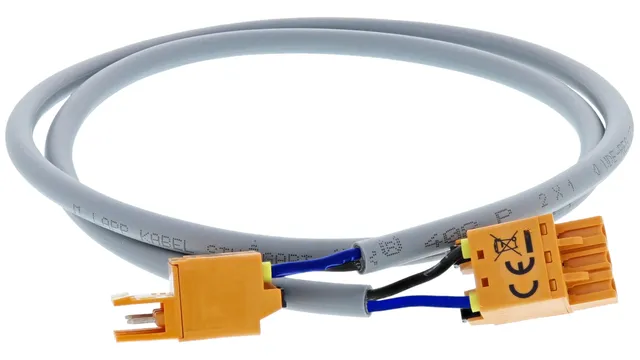

Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems. 2polig L 750 mm 1 mm² Farbe blau und schwarz incl. Stecker.

DEHNshield ZP Basic 2 SG TNC

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung). Ableiter für Gebäude OHNE äußeren Blitzschutz

Für Gebäude MIT äußerem Blitzschutz

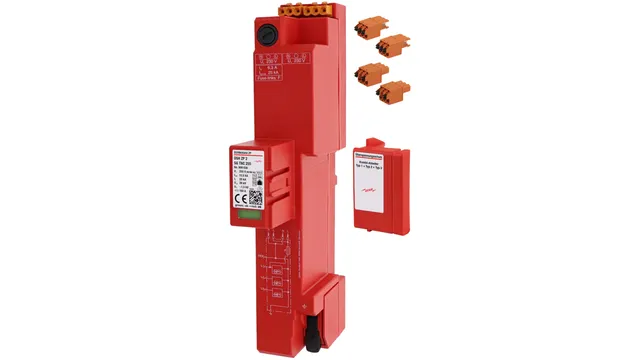

DEHNshield ZP 2 SG TT

Kombi-Ableiter für TT-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung). Ableiter für Gebäude MIT äußerem Blitzschutz

DEHNshield ZP 2 SG TNS

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung). Ableiter für Gebäude MIT äußerem Blitzschutz

DEHNshield ZP 2 SG TNC

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung). Ableiter für Gebäude MIT äußerem Blitzschutz

Zubehör

Anschlussleitung für die Spannungsversorgung eines intelligenten Messsystems. 2polig L 750 mm 1 mm² Farbe blau und schwarz incl. Stecker.

Auswahlhilfe

Immer das passende DEHNshield für Ihr Projekt

Sie sind unsicher, welcher Ableiter am besten für Ihr Projekt geeignet ist? Nutzen Sie den praktischen Produktfilter, um einfach und schnell die richtige Wahl zu treffen.

Immer aktuell, immer verfügbar und von überall aus aufrufbar.
Am Smartphone, Tablet oder Desktop.

Produktfilter

Downloads

DEHNshield ZP SG
Vorgaben der VDE-AR-N 4100 clever gelöst

Flyer DS 360

DEHNshield ZP LSG
Kompakter Kombi-Ableiter mit Leitungsschutzschalter

Flyer DS 367

DEHNshield ZP - Das Original
Schützt zuverlässig im Vorzählerbereich

Broschüre DS 368

DEHNshield ZP
Ihre Lösung für jede Einbausituation

Flyer DS 374
