DEHNguard ACI
Damit Ihre Anlage sicher läuft

Beim DEHNguard ACI ist die Schalter-Funkenstreckenkombination mit einem Varistor in Reihe geschaltet. Am Lebensende des ACI-Überspannungsableiters wird ein möglicher Fehlerstrom, der durch den Varistor fließen würde, unterbrochen. Dafür sorgt die in Reihe geschaltete Schalter-Funkenstreckenkombination. Der Fehlerstrom wird soweit reduziert, dass selbst kleinste Anlagensicherungen nicht auslösen. Dies bedeutet eine deutlich höhere Verfügbarkeit und Betriebssicherheit der Anlage im Vergleich zu Schutzkonzepten mit handelsüblichen Typ-2-Ableitern mit externen Vorsicherungen.

Alle Vorteile im Überblick

dimensionierungssicher

Dimensionierungssicher: Fehler ausschließen

Mit ACI-Ableitern vermeiden Sie mögliche Auslegungsfehler, die bei der Auswahl bzw. Dimensionierung einer Vorsicherung entstehen. Damit erhöhen Sie die Verfügbarkeit der Anlage. Die Schalter-Funkenstreckenkombination ist direkt in den Ableiter integriert und ideal auf diesen abgestimmt. Das heißt für Sie, kein Aufwand mehr für die richtige Auswahl des Sicherungswertes und der Selektivität.

DEHN Icon Wartung

Anschlussquerschnitt von nur 6 mm²: Leichter installieren

Ein Anschlussquerschnitt von nur 6 mm² Cu reicht immer aus. Sie sparen sich wertvolle Zeit für die bis dato notwendige Dimensionierung des Querschnitts. Nur 6 mm² Cu, das bedeutet auch eine einfachere Montage aufgrund kleinerer Radien und damit kürzere Verdrahtungswege. Die Verdrahtung aller aktiven Leiter ist Erd- und kurzschlusssicher zu verlegen.

Verfügbarkeit erhöhen, TOV Festigkeit

TOV Festigkeit: Verfügbarkeit erhöhen

Temporäre Überspannungen (z.B. durch Neutralleiterunterbrechungen) können herkömmliche Überspannungs-Schutzgeräte zerstören. Die ACI-Ableiter weisen eine signifikant verbesserte TOV-Festigkeit auf. Damit erhöhen Sie die Verfügbarkeit Ihrer Anlage. Keine Schäden, das heißt für Sie Zeit und Geld gespart.

Lebensdauer erhöhen

Leckstromfreiheit: Ableiter-Lebensdauer erhöhen

Bei einem ACI-Ableiter treten technikbedingt keine Leckströme auf. Dies verhindert eine frühzeitige Alterung und damit Kosten- und Zeitaufwand, der durch eine vorzeitige Wiederbeschaffung entsteht.
Darüber hinaus verhindern ACI-Ableiter ein Ansprechen der Isolationsüberwachung und tragen somit zur Betriebssicherheit bei.

Energietechnik

Wandel im Energiesektor: Künftige Anforderungen erfüllen

Die globale Energieversorgung ist im Wandel. Eine regenerative Energieerzeugung sorgt für neue Netzparameter. Inselnetze oder Speichersystem verändern die Kurzschlussbedingungen. Mit ACI Technologie sind Sie sicher für diese zukünftigen Anforderungen gerüstet.

Produktdetails DEHNguard ACI

  • Nennspannung AC (UN): 230/400 V
  • Höchste Dauerspannung (UC): 275 V
  • Nennableitstoßstrom (IN): 20 kA
  • Kurzschlussfestigkeit AC (ISCCR): 25 kA
  • Zusätzliche externe Vorsicherung: -
  • Schutzpegel (UP): < 1,5 kV
  • TOV-Festigkeit: mind. 440 V
  • Schaltungsausführung: 3+1, 4+0, 3+0, 2+0, 1+1
  • Temperaturbereich: -40 ... + 80°C

Das "Keine-Sorge-Prinzip" von DEHN

ACI-Technologie: Für maximale Sicherheit im Schaltschrank

Vergessen Sie zeitaufwendige Dimensionierung! Unsere Typ 1- und Typ 2- Ableiter mit ACI-Technologie besitzen eine integrierte Schalter-Funkenstreckenkombination. Das ersetzt die sonst notwendige Vorsicherung. Das schafft Sicherheit, ermöglicht eine flexible Montage und hebt die Anlagenverfügbarkeit auf ein neues Niveau.

Die DEHN ACI-Technologie



  • Zuverlässigkeit und Anlagenverfügbarkeit auf höchstem Niveau ​
  • Dimensionierungssicherheit und Platzersparnis durch Wegfall der separaten Vorsicherung  ​
  • Lange Lebensdauer durch hohe TOV-Festigkeit und Leckstromfreiheit  ​
  • Einfache Installation dank kleinerem Anschlussquerschnitt 
Zur ACI Technologie

Produktvarianten

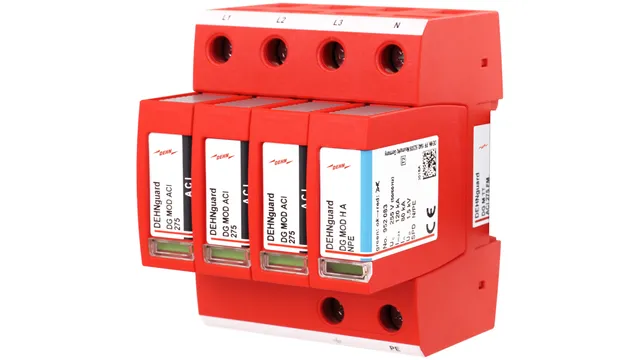

952341

DEHNguard M TT ACI ... FM

Modularer Überspannungs-Ableiter mit Advanced-Circuit Interruption (ACI) für TT- und TN-S-Systeme (3+1-Schaltung).

Merken  Details

952440

DEHNguard M TNS ACI ... FM

Modularer Überspannungs-Ableiter mit Advanced-Circuit Interruption (ACI) für TN-S-Systeme.

Merken  Details

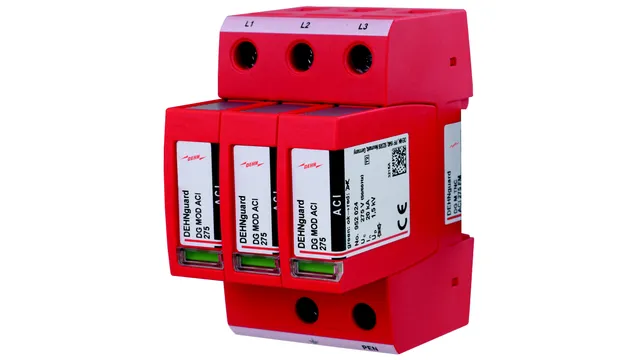

952330

DEHNguard M TNC ACI 275 FM

Modularer Überspannungs-Ableiter mit Advanced-Circuit Interruption (ACI) für TN-C-Systeme.

Merken  Details

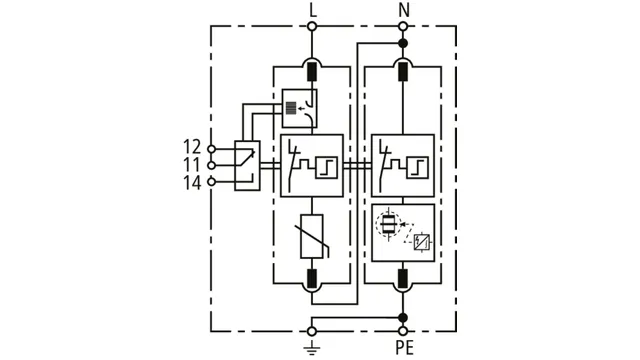

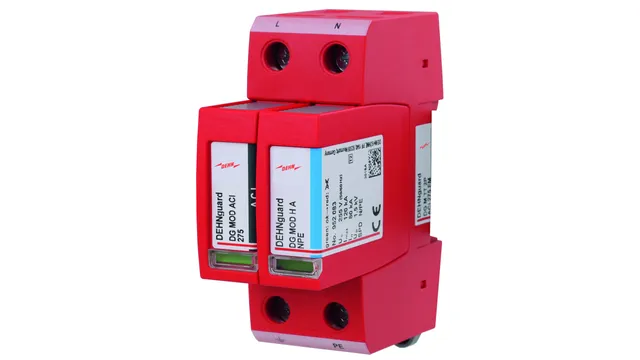

952121

DEHNguard M TT 2P ... FM

Modularer Überspannungs-Ableiter mit Advanced-Circuit Interruption (ACI) für einphasige 230 V-TT- und TN-Systeme (1+1-Schaltung).

Merken  Details

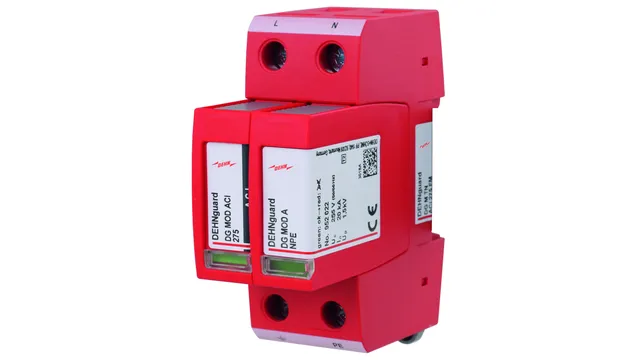

952220

DEHNguard M TN ACI ... FM

Modularer Überspannungs-Ableiter mit Advanced-Circuit Interruption (ACI) für einphasige 230 V-TN-Systeme.

Merken  Details

952100

DEHNguard S ACI ... FM

Einpoliger, teilbarer Überspannungs-Ableiter, mit Advanced-Circuit Interruption (ACI) bestehend aus Basisteil und gestecktem Schutzmodul.

Merken  Details

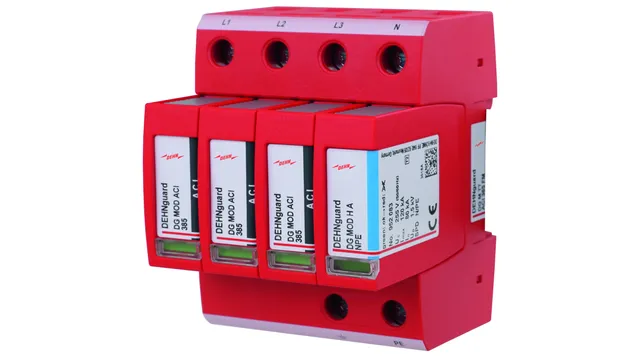

952342

DEHNguard M TT ACI ... FM

Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination.

Merken  Details

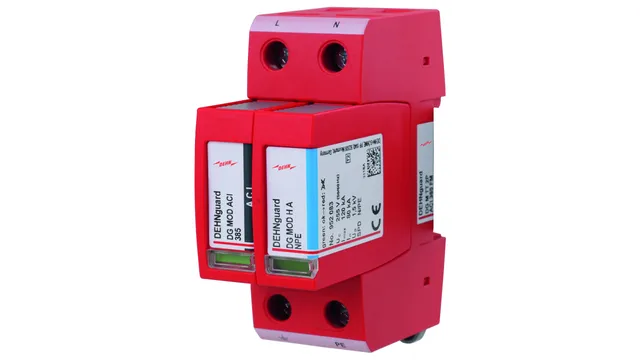

952122

DEHNguard M TT ACI ... FM

Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination.

Merken  Details

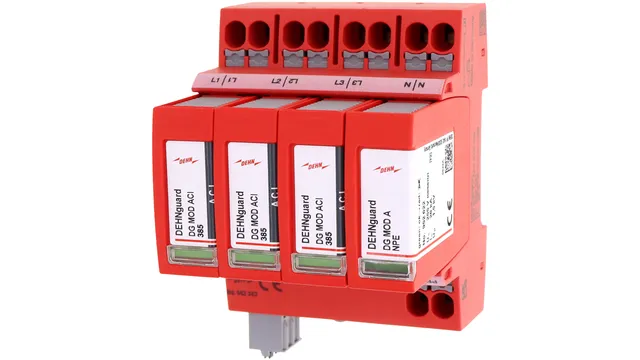

942342

DEHNguard MP TT ACI ... FM

Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination für TT- und TNS-Systeme.

Merken  Details

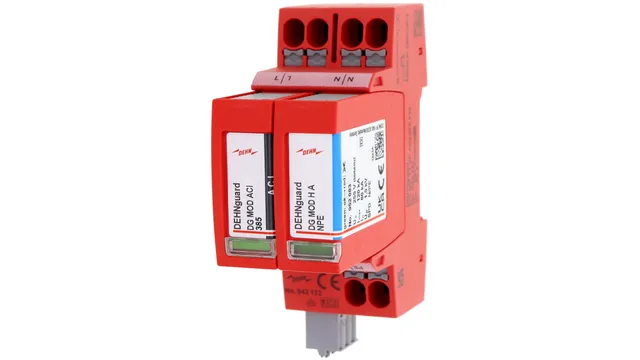

942122

DEHNguard MP TT ACI ... FM

Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination.

Merken  Details

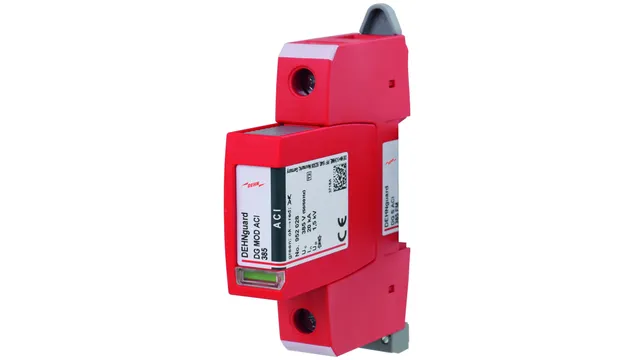

952113

DEHNguard S mit ACI-Technologie

Einpoliger Überspannungsableiter DEHNguard S ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination.

Merken  Details

Downloads

Broschüre ACI Technologie Sicherheit auf höchster Stufe! .pdf 450 KB
Broschüre CI- und ACI-Ableiter Mehr Sicherheit im Schaltschrankbau .pdf 1.27 MB
White Paper ACI ein innovatives Gerätekonzept für SPDs .pdf 2.2 MB
