Punti fissi di terra / passante per pareti

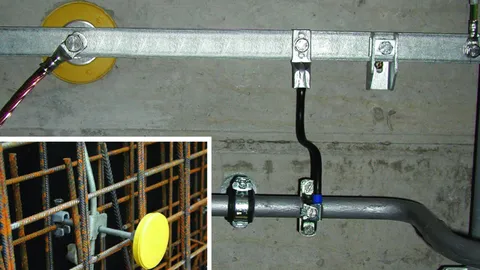

Per strutture in calcestruzzo come collegamento, resistente alla corrosione, all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione di calate p.es. all'armatura dell'edificio.
Con il doppio filetto M10 e M12 si devono rispettare le seguenti lunghezze minime delle viti da utilizzare:
35 mm con M10 (lunghezza filetto 40 mm)
15 mm con M12 (lunghezza filetto 20 mm)

Per l’installazione nel calcestruzzo come collegamento (flessibile e resistente alla corrosione) della calata all’impianto di terra nei collegamenti equipotenzili di sicurezza e funzionali, p.es. all’armatura dell’edificio.

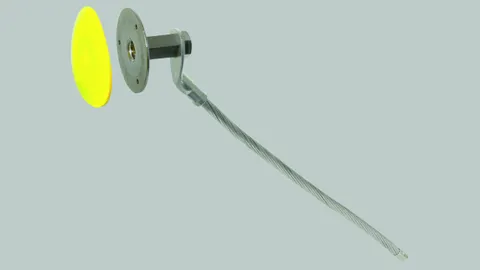

Con filetto di connessione M16 per sollecitazione con correnti maggiori (50 Hz), p.es. per il collegamento dell'anello equipotenziale all'impianto di terra in
impianti eletrici con tensione nominale superiore 1 kV (messa a terra del trasformatore).

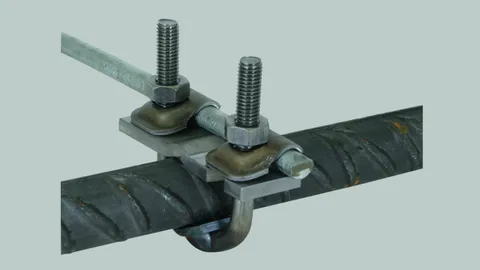

Per il collegamento dell'armatura con cavallotto di fissaggio.

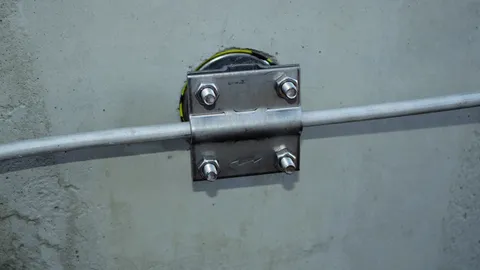

Per conduttori tondi oppure per punti fissi di terra con il contemporaneo collegamento nella cassaforma.

Posa del conduttore:
(II) = parallelo
(+) = a croce

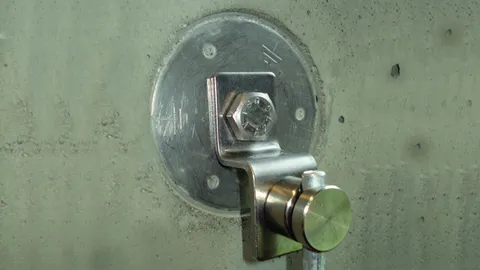

Da avvitare al punto fisso di terra per il collegamento p.es. di una barra equipotenziale oppure per il collegamento di elementi costruttivi (p.es. travi in acciaio o simili) mediante viti.

Per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12 (p.es. art. n. 478 011, 478 200) e filetto M16 (art. n. 478 027).
Esecuzioni con filetto di collegamento M10 adatto anche per il montaggio sul retro del punto fisso di terra (senza astina di collegamento) p.es. adatto per conduttore piatto.

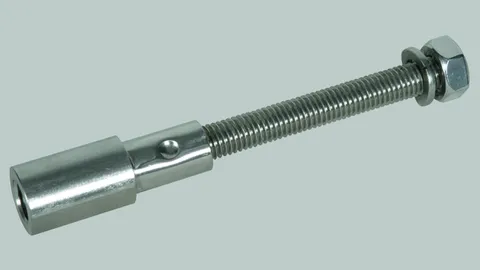

Per la connessione a punti fissi di terra con filetto M10, dado autobloccante e rondella, per l'impiego in sistemi di isolamento termico o sistemi di isolamento termico a cappotto.

Con morsetto MV in acciaio inox (V4A) per conduttori tondi 8-10 mm.

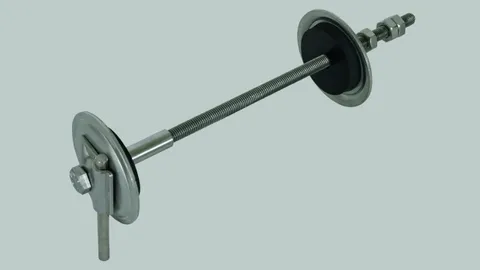

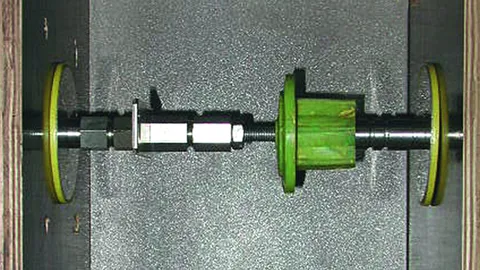

Per il passaggio a tenuta stagna con acqua in pressione di conduttori di terra ed equipotenzialità attraverso pareti e muri; con asta filettata M10 in acciaio inox.
Versione per l’installazione successiva con foro (Ø 14 mm) o, eventualmente, attraverso gli elementi della cassaforma.
Con collaudo con acqua in pressione fino a 1 bar, equivalente a una situazione di installazione fino a 10 m di profondità con acqua ferma.

Per il montaggio nella cassaforma.

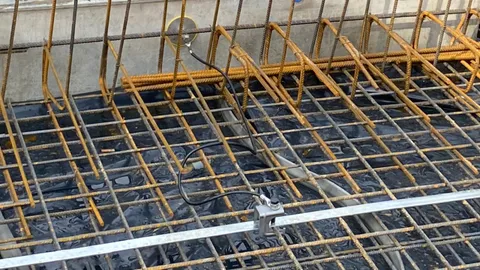

Adatto al passaggio di pareti a tenuta stagna con acqua in pressione, p. es. per il collegamento del dispersore ad anello con la barra equipotenziale o con il conduttore equipotenziale nella fondazione.

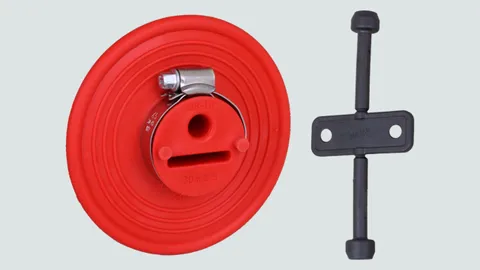

Manicotto a tenuta stagna con acqua in pressione per conduttori a sezione tonda (Ø 8-10 mm) e piatta (30 x 3,5 mm) in piastre di fondazione / pareti impermeabili (ad es. vasca bianca).

Con chiave a controllo di coppia per stringere facilmente le due fascette di serraggio in acciaio inossidabile.

Verificato MPA fino a 5,0 bar, resistente al gas metano, a prova di radon (secondo le istruzioni MB 101 del FHRK)

Direttiva impermeabilizzazione: Classe di sollecitazione 1 + 2
